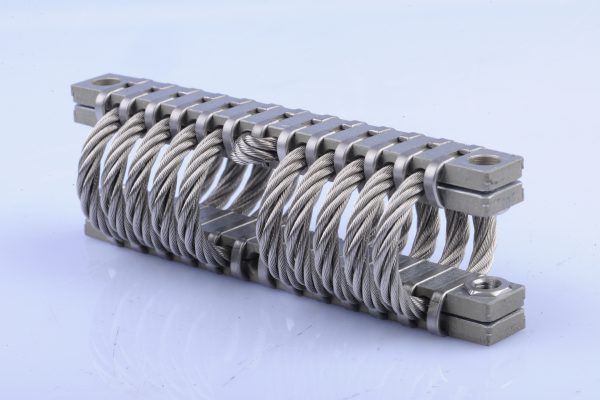

GGT系列條形鋼絲繩隔振器

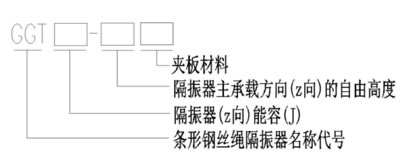

型號說明

GGT系列

image005-600x400

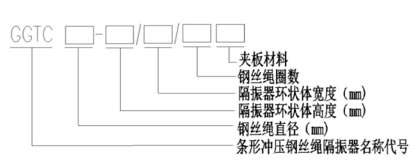

?GGTC系列

型號結構、安裝尺寸

GGT系列

GGTC系列

型號	L₁(mm)	L₂(mm)	L₃(mm)	W寬度(mm)	W₁寬度（mm）	H高度(mm)	安裝接口n×D	重量（kg）
GGT0.46-18L (GGTC1.6-18/27/10L)	80	69±0.3	–	27	10.2	18	4×M4	0.03
GGT0.59-20L （GGTC1.6-20/28/10L				28		20		0.03
GGT0.64-25L (GGTC1.6-25/30/10L）				30		25		0.032
GGT0.66-28L （GGTC1.6-28/33/10L）				33		28		0.034
GGT0.62-30L （GGTC1.6-30/36/10L）				36		30		0.035
GGT0.58-33L （GGTC1.6-33/38/10L）				38		33		0.036
GGT0.25-33L （GGTC1.6-33/38/4L）				38		33		0.03
GGT2.1-23L （GGTC2.4-23/28/10L）	112	100±0.5		28	12.7	23	4×M5	0.08
GGT2.7-25L （GGTC2.4-25/30/10L）				30		25		0.08
GGT3.0-28L （GGTC2.4-28/33/10L）				33		28		0.08
GGT2.8-33L （GGTC2.4-33/38/10L）				38		33		0.09
GGT2.5-36L （GGTC2.4-36/41/10L）				41		36		0.09
GGT2.3-38L （GGTC2.4-38/43/10L）				43		38		0.09
GGT1.0-36	84	72±0.3		41		36		0.06
GGT2.5-28L （GGTC3.2-28/36/10L）	128	116		36	14.2	28	4×M6	0.09
GGT3.9-30L （GGTC3.2-30/38/10L）				38		30		0.09
GGT4.6-33L （GGTC3.2-33/41/10L）				41		33		0.1
GGT5.3-36L （GGTC3.2-36/43/10L）				43		36		0.12
GGT4.3-38L （GGTC3.2-38/46/10L）				46		38		0.13
GGT4.3-41L （GGTC3.2-34/42/10L）				48		41		0.13
GGT3.5-50L （GGTC3.2-50/54/10L）				54		50		0.15
GGT3.0-60L （GGTC3.2-60/68/10L）	128	116	–	68		60	4×M6	0.33
GGT9.7-34L （GGTC4.8-34/42/10L）	128	116±0.5	–	42		34	4×M6	0.21
GGT11-38L （GGTC4.8-38/43/10L）				43		38		0.22
GGT12-41L （GGTC4.8-41/46/10L）				46		41		0.22
GGT9.5-45L （GGTC4.8-45/50/10L）				50		45		0.24
GGT13.0-50L （GGTC4.8-50/58/10L）				58		50		0.25
GGT14.0-57L （GGTC4.8-57/63/10L）				63		57		0.26
GGT30-48S	146	102±0.5		56	16.0	48	4×M8	0.56
GGT44-54S				64		54		0.6
GGT53-59S				71		59		0.63
GGT48-64S				80		64		0.67
GGT44-65S				89		65		0.68
GGT42-67S				95		67		0.7
GGT20-67S				100		67		0.71
GGT21-83S				108		83		0.72
GGT51-71S	178	156±0.5	66±0.5	84	25.0	71	8×M8	1.40
GGT54-75S				90		75		1.41
GGT55-76S				105		76		1.44
GGT51-83S				108		83		1.48
GGT43-89S				110		89		1.53
GGT39-105S				121		105		1.57
GGT35-110S				141		110		1.53
GGT30-130S				150		130		1.57
GGT72-71S	216			84		71		1.71
GGT79-75S				90		75		1.75
GGT86-76S				105		76		1.79
GGT83-83S				108		83		1.85
GGT68-89S				110		89		1.91
GGT65-105S				121		105		1.97
GGT50-110S				141		110
GGT40-130S				150		130
GGT240-90S	178			105		90	8×M8	2.04
GGT230-95S				121		95		2.2
GGT220-108S				133		108		2.35
GGT220-124S				144		124		2.53
注：L代表夾板材料為鋁；S代表夾板材料為不銹鋼。

GGT型隔振器性能參數

型? 號	名義負載（kg）			靜平均剛度(N/mm)			能容(J)
型? 號	M_x	M₄₅	M_z	k_x	k₄₅	k_z	E_x	E₄₅	E_z
GGT0.46－18L (GGTC1.6-18/27/10L)	1.9	3.9	58	9.0	8.0	17.0	0.27	0.60	0.46
GGT0.59－20L (GGTC1.6-20/28/10L)	1.6	2.9	4.2	4.6	6.0	12.0	0.30	0.60	0.59
GGT0.64－25L (GGTC1.6-25/30/10L)	1.2	2.0	3.3	3.6	4.0	7.2	0.33	0.52	0.64
GGT0.66－28L (GGTC1.6-28/33/10L)	0.9	1.5	2.5	1.8	2.8	6.0	0.30	0.48	0.66
GGT0.62－30L (GGTC1.6-30/36/10L)	0.9	1.4	2.3	1.2	2.0	4.8	0.40	0.52	0.62
GGT0.58－33L (GGTC1.6-33/38/10L)	0.6	0.95	1.6	1.6	1.8	3.6	0.37	0.50	0.58
GGT0.25－33L (GGTC1.6-33/38/4L)	0.3	0.4	0.7	0.6	0.7	1.3	0.20	0.17	0.25
GGT2.1－23L (GGTC2.4-23/28/10L)	11.9	13.1	20.5	53.2	28.6	59.7	1.11	5.90	2.10
GGT2.7－25L (GGTC2.4-25/30/10L)	7.2	11.0	14.5	23.0	29.0	48.0	1.37	6.40	2.70
GGT3.0－28L(GGTC2.4-28/33/10L)	4.2	7.5	11.0	13.0	16.0	37.0		7.00	3.00
GGT2.8－33L (GGTC2.4-33/38/10L)	2.8	5.2	7.1	9.1	9.8	18.2		7.20	2.80
GGT2.5－36L (GGTC2.4-36/41/10L)	2.1	3.2	5.0	5.4	8.0	16.0	1.20	7.50	2.50
GGT2.3－38L (GGTC2.4-38/43/10L)	1.8	3.1	4.8	5.7	6.4	10.7	1.32	8.80	2.30
GGT1.0－36L	0.7	2.3	3.5	3.0	5.0	9.0	0.44	2.00	1.00
GGT2.5－28L (GGTC3.2-28/36/10L)	14.2	23.0	33.0	48	58	105	2.41	6.80	2.50
GGT3.9－30L (GGTC3.2-30/38/10L)	8.2	16.0	23.3	31.1	45.3	77	2.52	6.70	3.90
GGT4.6－33L (GGTC3.2-33/41/10L)	6.1	11.8	17.1	19.4	28.7	52	2.71	6.60	4.60
GGT5.3－36L (GGTC3.2-36/43/10L)	4.8	9.6	14.8	14.4	25.9	43.4	2.44	6.30	5.30
GGT4.3－38L (GGTC3.2-38/46/10L)	4.1	8.2	12.2	11.0	20.0	37.0	2.40	5.80	4.30
GGT4.3－41L (GGTC3.2-41/48/10L)	3.1	6.5	10.0	10.2	14.3	29.1	2.40	4.60	4.30
GGT3.5－50L (GGTC3.2-50/54/10L)	2.1	4.5	7.8	6.0	12.0	21.0	2.0	2.8	3.5
GGT3.0－60L (GGTC3.2-60/68/10L)	1.0	2.5	4.0	4.0	7.8	14.0	1.6	2.3	3.0
GGT9.7－34L (GGTC4.8-34/42/10L)	28.0	60.0	77.0	97.0	183.0	286.0	3.30	15.00	9.70
GGT11－38L (GGTC4.8-38/43/10L)	21.2	42.6	70.4	85.0	145.7	237.6	3.08	16.00	11.00
GGT12－41L (GGTC4.8-41/46/10L)	18.9	36.5	53.2	69.2	99.0	163.2	2.98	15.00	12.00
GGT9.5－45L(GGTC4.8-45/50/10L)	12.4	27.6	39.8	46.0	74.7	130.2	2.47	14.00	9.50
GGT13.0-50L (GGTC4.8-50/58/10L）	7.6	18.0	27.0	25.0	65.0	80.0	5.0	9.5	13.0
GGT14.0-57L(GGTC4.8-57/63/10L）	6.0	14.0	20.0	20.0	31.0	55.0	5.8	10.2	14.0
GGT30－48S	27.0	56.1	75.8	105.0	165.0	275.0	10.10	62.00	30.00
GGT44－54S	17.7	34.1	56.4	50.2	86.5	154.6	11.10	64.00	44.00
GGT53－59S	12.3	25.2	35.9	38.7	62.7	100.7	10.90	47.00	53.00
GGT48－64S	8.9	19.2	30.0	26.3	43.5	74.8	14.20	53.00	48.00
GGT44－65S	7.7	14.1	22.3	23.1	34.1	56.6	15.00	48.00	44.00
GGT42－67S	5.4	14.0	21.5	20.0	35.0	55.0	14.00	45.00	42.00
GGT20－67S	4.9	13.0	19.3	15.0	32.0	50.0	9.00	56.00	20.00
GGT21－83S	3.5	9.1	13.6	6.0	22.0	32.0	3.00	24.00	21.00
GGT51－71S	32.3	60.2	94.0	98.0	200.0	350.0	13.00	57.00	51.00
GGT54－75S	25.7	45.0	66.2	75.0	160.0	260.0	15.00	64.00	54.00
GGT55－76S	19.4	36.5	53.6	52.0	120.0	170.0	17.00	90.00	55.00
GGT51－83S	12.8	32.5	43.3	38.0	72.0	150.0	18.00	100.00	51.00
GGT43－89S	10.0	30.0	47.0	32.0	75.0	125.0		120.00	43.00
?GGT39－105S	6.5	21.0	33.0	20.0	52.0	105.0		110.00	39.00
GGT35-110S	5.3	16.0	30.0	26.8	47.3	98.8	15.0	88.0	35.0
GGT30-130S	4.8	14.0	21.5	17.0	41.0	72.0	12.0	68.0	30.0
GGT72－71S	43.1	80.5	125.6	250.0	237.9	356.0	19.00	91.00	72.00
GGT79－75S	34.3	60.1	88.3	111.1	158.8	254.0	23.00	100.00	79.00
GGT86－76S	25.9	48.7	71.5	76.3	121.2	182.0	27.00	100.00	86.00
GGT83－83S	17.1	43.3	57.8	49.3	104.8	153.3	30.00	150.00	83.00
GGT68－89S	13.0	30.0	50.0	42.0	100.0	160.0	31.00	160.00	68.00
GGT65－105S	9.5	27.8	44.0	36.0	75.0	120.0	32.00	150.00	65.00
GGT50-110S	8.5	21.5	40.0	32.0	58.0	88.0	25.0	112.0	50.0
GGT40-130S	7.2	18.7	29.3	22.0	45.0	63.0	21.0	102.0	40.0
GGT240－90S	49.1	88.8	124.6	110.0	250.0	420.0	30.00	240.00	240.00
GGT230－95S	34.9	71.8	105.1	77.0	155.0	320.0	31.00	250.00	230.00
GGT220－108S	20.3	52.5	78.7	41.0	106.0	230.0	33.00	240.00	220.00
GGT220－124S	16.1	43.1	61.1	35.0	100.0	200.0	39.00	200.00
GGT220－137S	13.2	35.2	50.2	26.0	61.0	120.0	38.00	160.00
GGT130-145S	9.0	32.0	44.0	12.0	45.0	78.0	28.0	90.0	130.00
GGT270－90S	65.5	118.4	166.1	207.6	322.2	504.5	85.00	240.00	270.00
GGT270－95S	46.6	95.8	140.2	138.9	238.8	367.4	73.00	270.00
GGT270－108S	27.1	70.0	105.0	81.9	214.0	223.8	85.00	250.00
GGT280－124S	21.5	57.5	81.5	45.0	150.0	210.0	94.00	230.00	280.00
GGT250－137S	14.6	47.0	67.0	37.0	80.0	165.0	85.00	190.00	250.00
GGT185-145S	12.0	43.0	58.0	25.0	50.0	110.0	70.00	120.00	185.00
GGT440－90S	206.5	387.5	581.0	687.0	963.0	1956.0	150.00	580.00	440.00
GGT430－99S	152.0	250.0	374.0	461.0	677.0	1068.0	172.00	510.00	430.00
GGT500－109S	69.0	157.0	265.0	209.0	432.0	726.0	165.00	440.00	500.00
GGT550－119S	67.0	148.0	207.0	188.0	342.0	490.0	160.00	400.00	550.00
GGT480－127S	48.0	115.0	166.0	135.0	225.0	420.0	145.00	350.00	480.00
GGT300-135S	35.0	125.0	180.0	121.0	283.0	436.0	102.0	250.0	300.0
GGT290-177S	20.0	53.0	170.0	56.0	258.0	325.0	80.0	210.0	290.0
GGT920－133S	305.0	595.0	1058.0	950.0	1550.0	2748.0	460.00	1000.00	920.00
GGT1000－152S	166.0	468.0	650.0	437.0	1056.0	1647.0	480.00	1200.00	1000.00
GGT1200－159S	160.0	351.0	529.0	467.0	800.0	1301.0	300.00	1200.00	1200.00
GGT1300－191S	98.0	240.0	346.0	292.0	489.0	736.0	470.00	1600.00	1300.00
GGT1100－216S	51.0	218.0	305.0	130.0	490.0	1000.0	470.00	1700.00	1100.00
GGT1200-178S	320.0	515.0	625.0	850.0	1250.0	1800.0	610.00	1900.00	1200.00
GGT1600-216S	205.0	320.0	455.0	750.0	960.0	1350.0	840.00	2600.00	1600.00
GGT1800-235S	175.0	275.0	410.0	430.0	620.0	1200.0	915.00	3000.00	1800.00
GGT1900-178S	348.0	575.0	760.0	1350.0	1650.0	2400.0	820.00	2800.00	1900.00
GGT2300-216S	295.0	510.0	652.0	950.0	1300.0	1900.0	920.00	3100.00	2300.00
GGT2500-235S	260.0	419.0	562.0	650.0	1000.0	1850.0	1500.0	5000.00	2500.00
注1：M_x、M₄₅、M_z分別為隔振器側向剪切、45°壓縮、垂向（z向）壓縮方向上的名義負載。 2：k_x、k₄₅、k_z分別為隔振器側向剪切、45°壓縮、垂向（z向）壓縮方向上的名義靜剛度。 3：E_x、E₄₅、E_z分別為隔振器側向剪切、45°壓縮、垂向（z向）壓縮方向上的能 4：名義負載為隔振器靜變形2mm時的負載。 5：靜平均剛度為在名義負載下的剛度。
